SDS5000X 系列超级荧光示波器

  • 商品说明
  • 详细技术资料

多点触摸,远程控制

SDS5000X配备10.1英寸触屏,可快速调整波形位置,设定区域触发,进行参数选择和设置。SDS5000X支持多达几十种参数测量,如果用传统的旋钮进行选择,无疑会耗费大量时间,触屏选择,省时省力。此外,SDS5000X还支持外接鼠标和键盘。

网页远程控制(Webserver),无需安装大容量的驱动程序即可远程控制示波器,通过后端VGA接口,可进行测量结果演示。同时,SDS5000X也配备了免费的上位机软件,支持SCPI编程命令。






丰富的触发类型

SDS5000X支持多达11种智能触发类型,能快速触发不同特征的信号。比如使用欠幅触发(Runt)可快速在设定幅度值处触发。

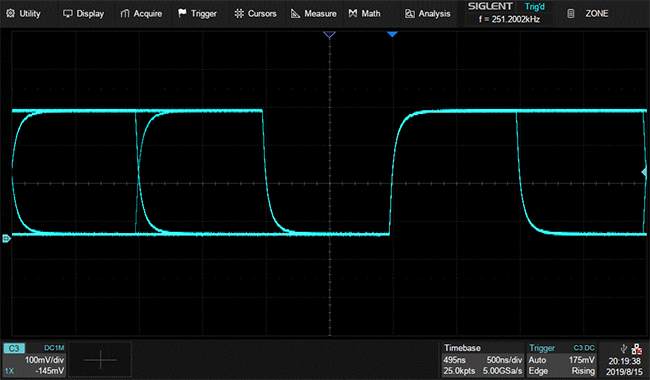

特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤,为此,SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。

SDS5000X支持的触发源包括4个模拟通道,16个数字通道,EXT,EXT/5,AC Line。





覆盖多种行业的串行协议触发和解码

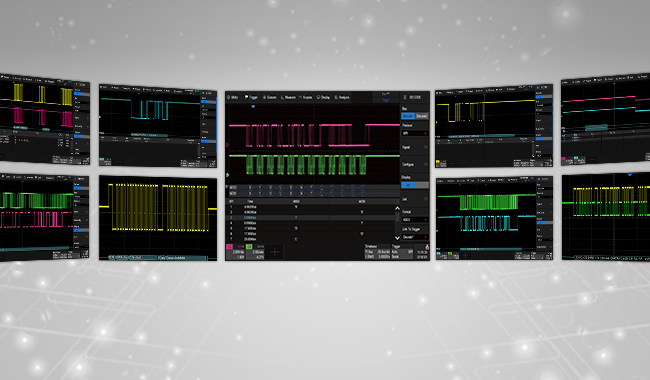

SDS5000X提供多种串行协议触发和解码,覆盖多个行业。


I2C,   SPI

 嵌入式串行协议触发及解码

UART

 PC串行协议触发及解码

CAN,   CAN FD, LIN, FlexRay

 汽车串行协议触发及解码

I2S

 音频串行协议触发及解码

MIL-STD   1553B

 飞行系统串行协议触发及解码






强大的测量功能

SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数,并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值,平均值,最小值,最大值,标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示,比如在测时钟抖动时,可直观看到抖动的分布情况。

如果要选择特定的区域进行测量,可使用门限测量功能,然后移动光标进行区域选择。

测量的信源选择包括模拟和数字通道以及Zoom之后的信号,MATH波形,Ref波形。





多合一的示波器

SDS5000X集多种功能于一体,大大节省了空间并给用户提供了更多的价值。

16通道逻辑分析仪
25 MHz隔离信号源模块,可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
